Tubos quadrados e retangulares de aço: tipos, normas e como especificar corretamente
Quando um engenheiro ou comprador busca tubos quadrados e retangulares de aço, raramente a dúvida é só sobre a medida. Na prática, a questão é mais ampla: qual linha de produto atende a norma do projeto? Qual espessura sustenta a carga calculada? Existe estoque disponível no dimensional especificado?
Este guia responde essas perguntas com precisão técnica. Para isso, são abordados os três tipos de tubos quadrados e retangulares fabricados pela Golin, as principais normas nacionais e internacionais aplicáveis e os critérios corretos de especificação para cada aplicação.
O que são tubos quadrados e retangulares de aço
Tubos quadrados e retangulares são perfis estruturais de seção fechada, fabricados em aço carbono, que combinam resistência mecânica, rigidez torsional e versatilidade de aplicação. A seção fechada é o que os diferencia dos perfis abertos, como cantoneiras e vigas U: ela distribui os esforços de forma mais uniforme em todas as direções, o que resulta em melhor desempenho estrutural com menor peso de material.
Nos tubos quadrados, os quatro lados têm a mesma medida. Nos retangulares, dois lados são maiores do que os outros dois. Essa diferença dimensional não é apenas geométrica: define o comportamento mecânico de cada perfil. O tubo quadrado apresenta resistência equivalente nas duas direções principais de carregamento, o que o torna preferido para colunas e montantes. O tubo retangular, por ter maior momento de inércia no eixo de maior dimensão, é mais indicado para vigas, travessas e estruturas com carregamento predominantemente vertical.
Quais são os tipos de tubos quadrados e retangulares fabricados pela Golin
A Golin fabrica três linhas distintas de tubos quadrados e retangulares, cada uma com processo produtivo, normas e aplicações diferentes. Entender essa distinção é o primeiro passo para especificar corretamente.
Tubos industriais com costura
Os tubos industriais quadrados e retangulares são formados a partir de fita de aço carbono, com costura longitudinal soldada por alta frequência. A formação do perfil ocorre em linha de conformação contínua, seguida de tratamento térmico de alívio de tensões quando necessário.
São os perfis de maior disponibilidade dimensional e os mais utilizados em estruturas metálicas gerais, mezaninos, portões, grades, móveis e equipamentos industriais. A unidade de São João da Boa Vista, inaugurada em 2012, opera com tecnologia de formação de última geração, com certificação NBR ISO 9001 e IATF.
Normas aplicáveis: NBR 8261, NBR 6591, DIN EN 10305-5, ASTM A500, ASTM A513
Perfis quadrados disponíveis: 40×40 até 101,6×101,6 mm Perfis retangulares disponíveis: 30×40 até 100×110 mm (e outras combinações) Espessuras disponíveis: 1,50 mm a 6,35 mm

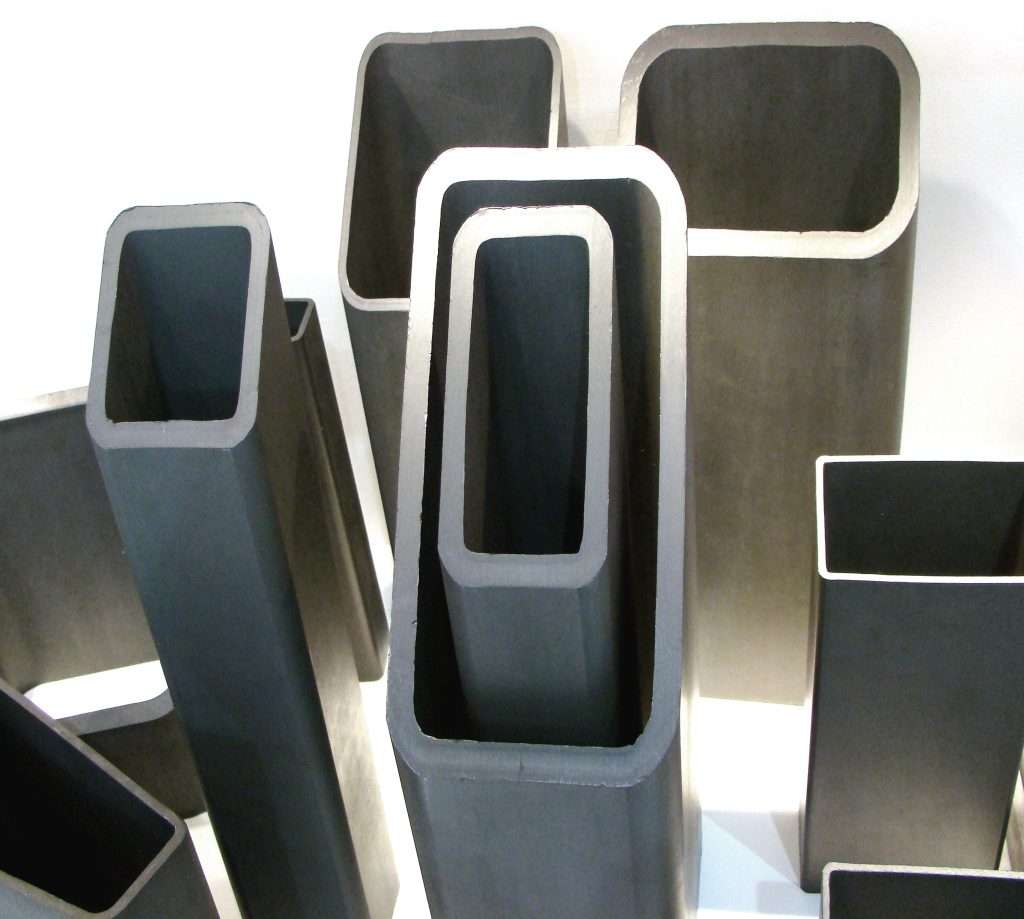

Tubos trefilados com e sem costura
Os tubos trefilados quadrados e retangulares passam por um processo de conformação a frio em trefila, que calibra as dimensões com tolerâncias mais restritas e melhora as propriedades mecânicas do aço por encruamento. O resultado é um produto com dimensional preciso, acabamento superior e maior uniformidade de seção.
São indicados para projetos que exigem controle dimensional rigoroso, como componentes de máquinas, automação, moldes, guias e equipamentos onde a folga entre peças é crítica.
Normas aplicáveis: NBR 8476, EN 10305-1, EN 10305-3, DIN EN 10305-5
Tubos perfilados
Os tubos perfilados quadrados e retangulares são produzidos por perfilação a frio a partir de tubos redondos com costura, resultando em perfis com características específicas de resistência e acabamento para aplicações estruturais e de perfilação industrial.
Quais normas técnicas se aplicam a tubos quadrados e retangulares
A escolha da norma não é uma formalidade: ela define a composição química do aço, as propriedades mecânicas mínimas exigidas, as tolerâncias dimensionais aceitáveis e as condições de fornecimento. Especificar um tubo quadrado sem norma é aceitar qualquer coisa.
As principais normas utilizadas nos tubos Golin são as seguintes. Vale destacar que a escolha da norma correta impacta diretamente a aprovação do projeto e a rastreabilidade do material.
NBR 8261 — norma brasileira para tubos de aço-carbono de seção quadrada e retangular, formados a frio, com costura. Ela define resistência ao escoamento, resistência à tração, alongamento e composição química por grau de aço (grau A, B e C). Por isso, é a norma mais comum em projetos estruturais nacionais. As normas ABNT são publicadas e mantidas pela Associação Brasileira de Normas Técnicas (ABNT), referência oficial para especificação de materiais no Brasil.
NBR 6591 — aplica-se a tubos de aço-carbono com costura para fins industriais gerais. Além disso, cobre uma faixa ampla de aplicações onde os requisitos mecânicos são menos restritivos do que os exigidos pela NBR 8261.
DIN EN 10305-5 — norma europeia para tubos de precisão de aço, formados a frio, de seção quadrada e retangular. Diferentemente das normas brasileiras, ela exige tolerâncias dimensionais mais estreitas e é frequentemente requerida em projetos com fornecimento internacional ou cadeias de suprimento que operam sob padrão europeu.
ASTM A500 — norma americana para tubos de aço carbono estruturais de seção circular, quadrada e retangular, formados a frio. É amplamente requerida no mercado de exportação e em projetos com referência técnica norte-americana.
ASTM A513 — aplica-se a tubos mecânicos de aço carbono e liga, com costura, usados em aplicações de engenharia mecânica.
Para consultar a composição química e as propriedades mecânicas de cada norma em detalhe, acesse as tabelas técnicas de especificações de tubos quadrados e retangulares.
Tolerâncias dimensionais: o que os dados dizem
A tolerância dimensional é o desvio máximo permitido em relação à medida nominal. Para tubos quadrados e retangulares, ela incide sobre os lados externos e sobre a espessura de parede.
As tolerâncias de lado externo para tubos industriais Golin seguem a tabela a seguir:
| Lado externo (mm) | Tolerância |
|---|---|
| 15 < L ≤ 30 | ± 0,25 mm |
| 30 < L ≤ 50 | ± 0,30 mm |
| 50 < L ≤ 70 | ± 0,50 mm |
| 70 < L ≤ 90 | ± 0,75 mm |
| 90 < L ≤ 100 | ± 0,80 mm |
| 100 < L ≤ 120 | ± 1,00 mm |
| 120 < L ≤ 150 | ± 1,10 mm |
Para projetos que exigem tolerâncias mais restritas do que as previstas na norma padrão, a Golin atende mediante consulta técnica prévia. A linha de trefilados oferece tolerâncias mais estreitas por processo, sendo a indicação natural quando o controle dimensional é crítico.
Para a tabela completa de medidas e pesos dos perfis quadrados e retangulares, acesse: Tabela de Medidas e Pesos — Tubos de Aço Quadrados e Retangulares.
Como especificar tubos quadrados e retangulares corretamente
Uma especificação técnica completa de tubo quadrado ou retangular deve conter os seguintes elementos:
Tipo de seção: quadrado ou retangular.
Dimensões externas: no caso do tubo quadrado, o lado (ex.: 50×50 mm). No retangular, largura e altura (ex.: 40×80 mm). Ambas as medidas são externas.
Espessura de parede: em milímetros, com precisão de duas casas decimais quando necessário (ex.: 3,00 mm ou 4,75 mm).
Comprimento: o comprimento padrão de fornecimento varia conforme o produto e o dimensional. Comprimentos especiais devem ser negociados.
Norma: indicar a norma aplicável ao projeto (ex.: NBR 8261 Grau B, ASTM A500 Grau C, DIN EN 10305-5).
Grau do aço ou composição: quando a norma prevê mais de um grau, indicar qual se aplica. O Grau C da NBR 8261, por exemplo, exige resistência ao escoamento mínima de 380 MPa, enquanto o Grau A admite 250 MPa.
Acabamento ou processo adicional: indicar se o projeto requer corte em comprimento específico, remoção de rebarbas ou outro tratamento superficial.
Um exemplo de especificação bem-feita: “Tubo de aço quadrado 50×50×3,00 mm, NBR 8261 Grau B, SAE 1008, comprimento 6000 mm.”
Aplicações de tubos quadrados e retangulares
A combinação de seção fechada, disponibilidade em múltiplos dimensionais e variedade de normas torna esses perfis presentes em praticamente todos os segmentos industriais e de construção.
Em estruturas metálicas, os tubos quadrados atuam como colunas, pilares e montantes verticais. Os retangulares são preferidos em vigas, travessas horizontais e elementos de cobertura, onde o carregamento é predominantemente em uma direção.
Na fabricação de equipamentos industriais, os perfis são usados em chassis, bases de máquinas, bancadas, racks e transportadores. O controle dimensional preciso da linha trefilada é especialmente valorizado nesse contexto.
Em móveis industriais e estantes metálicas, a combinação de resistência e estética do perfil quadrado é o padrão de mercado.
Em portões, grades, cercas e divisórias, a variedade de espessuras permite equilibrar resistência e custo conforme a aplicação.

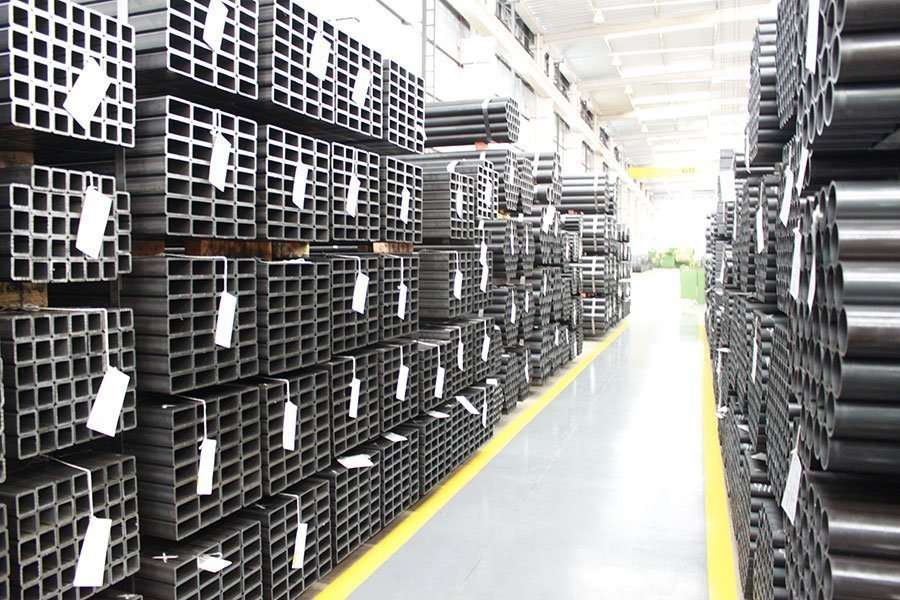

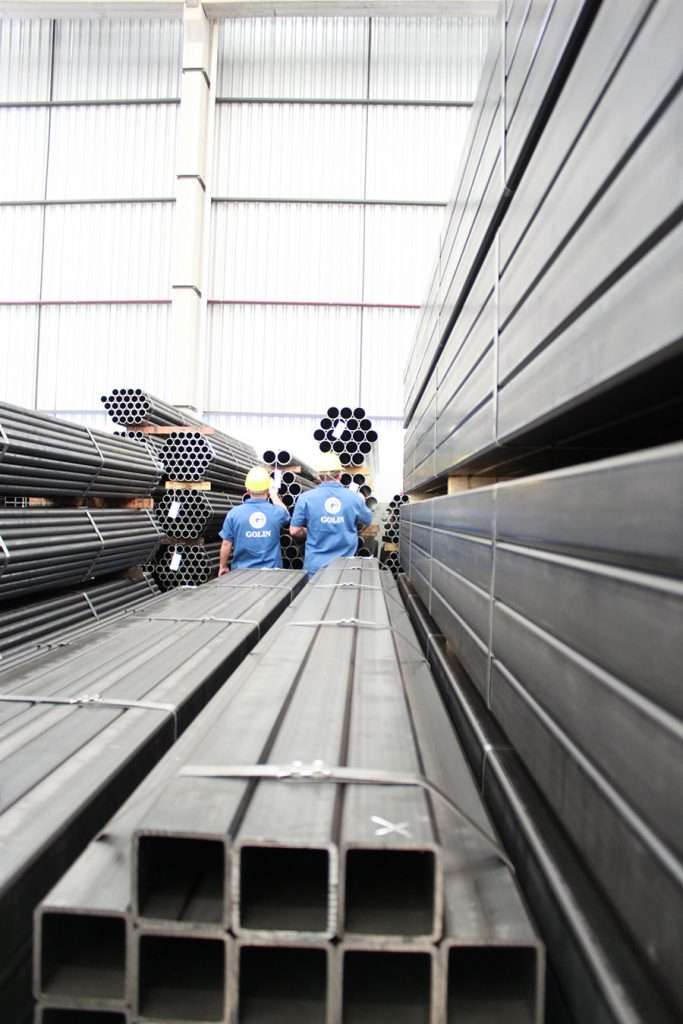

Disponibilidade e pronta entrega
A Golin mantém estoque dos principais dimensionais de tubos quadrados e retangulares nas normas de maior demanda, com capacidade de pronta entrega para compradores que precisam de agilidade no abastecimento. Para projetos com especificações fora da linha padrão, a equipe técnica avalia a viabilidade de atendimento sob demanda.
O processo produtivo da Golin inclui a possibilidade de corte nos dimensionais requeridos pelo cliente, reduzindo perdas e facilitando a integração na linha de produção.
Para verificar disponibilidade e solicitar orçamento: acesse o formulário de cotação.
Perguntas frequentes sobre tubos quadrados e retangulares de aço
Como especificar um tubo quadrado ou retangular corretamente? A especificação completa deve conter: tipo de seção, dimensões externas em milímetros, espessura de parede, comprimento, norma aplicável com o grau de aço e, quando necessário, o processo adicional requerido como corte ou tratamento superficial. Exemplo completo: “Tubo de aço quadrado 50×50×3,00 mm, NBR 8261 Grau B, SAE 1008, comprimento 6000 mm.”
Quais normas se aplicam a tubos quadrados e retangulares no Brasil? As principais são NBR 8261, para uso estrutural com costura, e NBR 6591, para fins industriais gerais. Normas internacionais como DIN EN 10305-5 e ASTM A500 são aplicadas quando o projeto exige padrão europeu ou norte-americano.
O que significa o grau do aço na NBR 8261? A NBR 8261 define três graus: A, B e C. O grau A exige resistência ao escoamento mínima de 250 MPa, o grau B exige 310 MPa e o grau C exige 380 MPa. A escolha do grau depende diretamente da carga estrutural calculada no projeto.
Qual a tolerância dimensional de um tubo quadrado de aço? Para tubos industriais com costura, a tolerância no lado externo varia de ±0,25 mm para perfis até 30 mm de lado até ±1,10 mm para perfis entre 120 mm e 150 mm, conforme a norma aplicável. Perfis trefilados atendem tolerâncias mais restritas por processo.
A Golin fornece tubos quadrados e retangulares com pronta entrega? Sim. A Golin mantém estoque dos principais dimensionais nas normas de maior demanda. Para verificar disponibilidade de um dimensional específico, o contato pode ser feito pelo formulário de orçamento no site.
Qual a diferença entre tubo quadrado e tubo retangular? O tubo quadrado tem os quatro lados com a mesma medida, gerando resistência à flexão igual nos dois eixos. O tubo retangular tem dois lados maiores e dois menores, com maior resistência no eixo do lado maior. Essa diferença define qual perfil é mais eficiente para cada tipo de carregamento.
O que é um tubo quadrado de aço? Tubo quadrado de aço é um perfil tubular de seção fechada com quatro lados iguais, fabricado em aço carbono. É utilizado em estruturas metálicas, máquinas, móveis industriais e equipamentos onde a resistência equivalente nos dois eixos da seção é necessária.
Deseja receber todas as nossas tabelas técnicas em um único PDF para download?
Recursos complementares/ tabelas
Tubos quadrados e retangulares de aço não são uma commodity indiferenciada. A escolha correta entre linhas industriais, trefiladas e perfiladas, aliada à especificação da norma e do grau de aço adequados, define diretamente a performance estrutural, a conformidade normativa e a eficiência do processo de compra.
A Golin, com mais de 68 anos de fabricação de tubos de aço, tem no portfólio de quadrados e retangulares uma das suas linhas mais abrangentes, com múltiplos dimensionais, normas nacionais e internacionais e estrutura técnica para atender desde projetos de série até demandas especiais.
